Beberapa Command Mikrotik

Perintah (command) mikrotik sebenarnya hampir sama dengan perintah yang ada dilinux, sebab pada dasarnya mikrotik ini merupakan kernel Linux, hasil pengolahan kembali Linux dari Distribusi Debian. Pemakaian perintah shellnya sama, seperti penghematan perintah, cukup menggunakan tombol TAB di keyboard maka perintah yang panjang, tidak perlu lagi diketikkan, hanya ketikkan awal nama perintahnya, nanti secara otomatis Shell akan menampilkan sendiri perintah yang berkenaan.

Misalnya perintah IP ADDRESS di mikrotik. Cukup hanya mengetikkan IP ADD spasi tekan tombol TAB, maka otomatis shell akan mengenali dan menterjemahkan sebagai perintah IP ADDRESS. Baiklah kita lanjutkan pengenalan perintah ini. Setelah login, cek kondisi interface atau ethernet card. Sebelumnya Artikel ini disadur dari berbagai Sumber.

[1] Melihat kondisi interface pada Mikrotik Router

[admin@Mikrotik] > interface print
Flags: X – disabled, D – dynamic, R – running
# NAME TYPE RX-RATE TX-RATE MTU
0 R ether1 ether 0 0 1500
1 R ether2 ether 0 0 1500

[admin@Mikrotik]>

Jika interfacenya ada tanda X (disabled) setelah nomor (0,1), maka periksa lagi etherned cardnya, seharusnya R (running)

a. Mengganti nama interface
[admin@Mikrotik] > interface(enter)

b. Untuk mengganti nama Interface ether1 menjadi Public (atau terserah namanya), maka
[admin@Mikrotik] interface> set 0 name=Public

c. Begitu juga untuk ether2, misalkan namanya diganti menjadi Local, maka
[admin@Mikrotik] interface> set 1 name=Local

d. atau langsung saja dari posisi root direktori, memakai tanda “/”, tanpa tanda kutip
[admin@Mikrotik] > /interface set 0 name=Public

e. Cek lagi apakah nama interface sudah diganti
[admin@Mikrotik] > /interface print

Flags: X – disabled, D – dynamic, R – running
# NAME TYPE RX-RATE TX-RATE MTU
0 R Local ether 0 0 1500
1 R Public ether 0 0 1500



[2] Mengganti password default

Untuk keamanan ganti password default
[admin@Mikrotik] > password
old password: *****
new password: *****
retype new password: *****
[admin@ Mikrotik]]>



[3] Mengganti nama hostname

Mengganti nama Mikrotik Router untuk memudahkan konfigurasi, pada langkah ini nama server akan diganti menjadi “routerku”

[admin@Mikrotik] > system identity set name=routerku
[admin@routerku]>



[4] Setting IP Address, Gateway, Masqureade dan Name Server

[4.1] IP Address

Bentuk Perintah konfigurasi

ip address add address ={ip address/netmask} interface={nama interface}

a. Memberikan IP address pada interface Mikrotik. Misalkan Public akan kita gunakan untuk
koneksi ke Internet dengan IP 192.168.1.2 dan Local akan kita gunakan untuk network LAN
kita dengan IP 192.168.0.30 (Lihat topologi)

[admin@routerku] > ip address add address=192.168.1.2
netmask=255.255.255.0 interface=Public comment=”IP ke Internet”

[admin@routerku] > ip address add address=192.168.0.30
netmask=255.255.255.224 interface=Local comment = “IP ke LAN”

b. Melihat konfigurasi IP address yang sudah kita berikan

[admin@routerku] >ip address print
Flags: X – disabled, I – invalid, D – dynamic
# ADDRESS NETWORK BROADCAST INTERFACE
0 ;;; IP Address ke Internet
192.168.0.30/27 192.168.0.0 192.168.0.31 Local
1 ;;; IP Address ke LAN
192.168.1.2/24 192.168.0.0 192.168.1.255 Public
[admin@routerku]>



[4.2] Gateway

Bentuk Perintah Konfigurasi

ip route add gateway={ip gateway}

a. Memberikan default Gateway, diasumsikan gateway untuk koneksi internet adalah 192.168.1.1

[admin@routerku] > /ip route add gateway=192.168.1.1

b. Melihat Tabel routing pada Mikrotik Routers

[admin@routerku] > ip route print

Flags: X – disabled, A – active, D – dynamic,
C – connect, S – static, r – rip, b – bgp, o – ospf
# DST-ADDRESS PREFSRC G GATEWAY DISTANCE INTERFACE
0 ADC 192.168.0.0/24 192.168.0.30 Local
1 ADC 192.168.0.0/27 192.168.1.2 Public
2 A S 0.0.0.0/0 r 192.168.1.1 Public
[admin@routerku]>

c. Tes Ping ke Gateway untuk memastikan konfigurasi sudah benar

[admin@routerku] > ping 192.168.1.1
192.168.1.1 64 byte ping: ttl=64 time<1 ms
192.168.1.1 64 byte ping: ttl=64 time<1 ms
2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max = 0/0.0/0 ms
[admin@routerku]>



[4.3] NAT (Network Address Translation)

Bentuk Perintah Konfigurasi

ip firewall nat add chain=srcnat action=masquerade out-inteface={ethernetyang langsung terhubung ke Internet atau Public}

a. Setup Masquerading, Jika Mikrotik akan kita pergunakan sebagai gateway server maka agar client computer pada network dapat terkoneksi ke internet perlu kita masquerading.

[admin@routerku] > ip firewall nat add chain=scrnat out-interface=Public action=masquerade
[admin@routerku]>

b. Melihat konfigurasi Masquerading

[admin@routerku] ip firewall nat print
Flags: X – disabled, I – invalid, D – dynamic
0 chain=srcnat out-interface=Public action=masquerade
[admin@routerku]>


[4.4] Name server

Bentuk Perintah Konfigurasi

ip dns set primary-dns={dns utama} secondary-dns={dns ke dua}

a. Setup DNS pada Mikrotik Routers, misalkan DNS dengan Ip Addressnya Primary = 202.134.0.155, Secondary = 202.134.2.5

[admin@routerku] > ip dns set primary-dns=202.134.0.155 allow-remoterequests=yes
[admin@routerku] > ip dns set secondary-dns=202.134.2.5 allow-remoterequests=yes

b. Melihat konfigurasi DNS

[admin@routerku] > ip dns print
primary-dns: 202.134.0.155
secondary-dns: 202.134.2.5
allow-remote-requests: no
cache-size: 2048KiB
cache-max-ttl: 1w
cache-used: 16KiB

[admin@routerku]>

c. Tes untuk akses domain, misalnya dengan ping nama domain

[admin@routerku] > ping yahoo.com
216.109.112.135 64 byte ping: ttl=48 time=250 ms
10 packets transmitted, 10 packets received, 0% packet loss
round-trip min/avg/max = 571/571.0/571 ms
[admin@routerku]>

Jika sudah berhasil reply berarti seting DNS sudah benar.

Setelah langkah ini bisa dilakukan pemeriksaan untuk koneksi dari jaringan local. Dan jika berhasil berarti kita sudah berhasil melakukan instalasi Mikrotik Router sebagai Gateway
server. Setelah terkoneksi dengan jaringan Mikrotik dapat dimanage menggunakan WinBox yang bisa di download dari Mikrotik.com atau dari server mikrotik kita. Misal Ip address server mikrotik kita 192.168.0.30, via browser buka http://192.168.0.30. Di Browser akan ditampilkan dalam bentuk web dengan beberapa menu, cari tulisan Download dan download WinBox dari situ. Simpan di local harddisk. Jalankan Winbox, masukkan Ip address, username dan password.


[5] DHCP Server

DHCP merupakan singkatan dari Dynamic Host Configuration Protocol, yaitu suatu program yang memungkinkan pengaturan IP Address di dalam sebuah jaringan dilakukan terpusat di server, sehingga PC Client tidak perlu melakukan konfigurasi IP Addres. DHCP memudahkan administrator untuk melakukan pengalamatan ip address untuk client.

Bentuk perintah konfigurasi

ip dhcp-server setup
dhcp server interface = { interface yang digunakan }
dhcp server space = { network yang akan di dhcp }
gateway for dhcp network = { ip gateway }
address to give out = { range ip address }
dns servers = { name server }
lease time = { waktu sewa yang diberikan }

Jika kita menginginkan client mendapatkan IP address secara otomatis maka perlu kita setup dhcp server pada Mikrotik. Berikut langkah-langkahnya :

a. Tambahkan IP address pool

/ip pool add name=dhcp-pool ranges=192.168.0.1-192.168.0.30

b. Tambahkan DHCP Network dan gatewaynya yang akan didistribusikan ke client.
Pada contoh ini networknya adalah 192.168.0.0/27 dan gatewaynya 122.168.0.30

/ip dhcp-server network add address=192.168.0.0/27 gateway=192.168.0.30 dns-server=192.168.0.30 comment=”"

c. Tambahkan DHCP Server (pada contoh ini dhcp diterapkan pada interface Local)

/ip dhcp-server add interface=local address-pool=dhcp-pool

d. Lihat status DHCP server

[admin@routerku] > ip dhcp-server print

Flags: X – disabled, I – invalid

# NAME INTERFACE RELAY ADDRESS-POOL LEASE-TIME ADD-ARP

0dhcp1 Local

Tanda X menyatakan bahwa DHCP server belum enable maka perlu dienablekan terlebih dahulu pada langkah e.

e. Jangan Lupa dibuat enable dulu dhcp servernya

/ip dhcp-server enable 0

kemudian cek kembali dhcp-server seperti langkah 4, jika tanda X sudah tidak ada berarti sudah aktif

f. Tes Dari client

Misalnya :
D:>ping www.yahoo.com



[6] Transparent Proxy Server

Proxy server merupakan program yang dapat mempercepat akses ke suatu web yang sudah diakses oleh komputer lain, karena sudah di simpan didalam caching server.Transparent proxy menguntungkan dalam management client, karena system administrator tidak perlu lagi melakukan setup proxy di setiap browser komputer client karena redirection dilakukan otomatis di sisi server.

Bentuk perintah konfigurasi :
a. Setting web proxy :

- ip proxy set enable=yes
port={ port yang mau digunakan }
maximal-client-connections=1000
maximal-server-connections=1000

- ip proxy direct add src-address={ network yang akan di NAT} action=allow

- ip web-proxy set parent-proxy={proxy parent/optional}
hostname={ nama host untuk proxy/optional}
port={port yang mau digunakan}
src-address={ address yang akan digunakan untuk koneksi ke parent proxy/default 0.0.0.0}
transparent-proxy=yes
max-object-size={ ukuran maximal file yang akan disimpan sebagai cache/default 4096 in Kilobytes}
max-cache-size= { ukuran maximal hardisk yang akan dipakai sebagai penyimpan file cache/unlimited | none | 12 in megabytes}
cache-administrator={ email administrator yang akan digunakan apabila proxy error, status akan dikirim ke email tersebut}
enable==yes



Contoh konfigurasi
a. Web proxy setting

/ ip web-proxy
set enabled=yes src-address=0.0.0.0 port=8080
hostname=”proxy.routerku.co.id” transparent-proxy=yes
parent-proxy=0.0.0.0:0 cache-administrator=”support@routerku.co.id”
max-object-size=131072KiB cache-drive=system max-cache-size=unlimited
max-ram-cache-size=unlimited

Nat Redirect, perlu ditambahkan yaitu rule REDIRECTING untuk membelokkan traffic HTTP menuju ke WEB-PROXY.

b. Setting firewall untuk Transparant Proxy

Bentuk perintah konfigurasi :

ip firewall nat add chain=dstnat
protocol=tcp
dst-port=80
action=redirect
to-ports={ port proxy }

Perintahnya:
/ ip firewall nat
add chain=dstnat protocol=tcp dst-port=80 action=redirect to-ports=8080 comment=”" disabled=no
add chain=dstnat protocol=tcp dst-port=3128 action=redirect to-ports=8080 comment=”" disabled=no
add chain=dstnat protocol=tcp dst-port=8000 action=redirect to-ports=8080

perintah diatas dimaksudkan, agar semua trafik yang menuju Port 80,3128,8000 dibelokkan menuju port 8080 yaitu portnya Web-Proxy



CATATAN:
Perintah

/ip web-proxy print { untuk melihat hasil konfigurasi web-proxy}
/ip web-proxy monitor { untuk monitoring kerja web-proxy}



[7] Bandwidth Management

QoS memegang peranan sangat penting dalam hal memberikan pelayanan yang baik pada client. Untuk itu kita memerlukan bandwidth management untuk mengatur tiap data yang lewat, sehingga pembagian bandwidth menjadi adil. Dalam hal ini Mikrotik RouterOs juga menyertakan packet software untuk memanagement bandwidth.

Bentuk perintah konfigurasi:

queue simple add name={ nama }
target-addresses={ ip address yang dituju }
interface={ interface yang digunakan untuk melewati data }
max-limit={ out/in }

Dibawah ini terdapat konfigurasi Trafik shaping atau bandwidth management dengan metode Simple Queue, sesuai namanya, Jenis Queue ini memang sederhana, namun memiliki kelemahan, kadangkala terjadi kebocoran bandwidth atau bandwidthnya tidak secara real di monitor. Pemakaian untuk 10 Client, Queue jenis ini tidak masalah. Diasumsikan Client ada sebanyak 15 client, dan masing-masing client diberi jatah bandwidth minimum sebanyak 8kbps, dan maksimum 48kbps. Sedangkan Bandwidth totalnya sebanyak 192kbps. Untuk upstream tidak diberi rule, berarti masing-masing client dapat menggunakan bandwidth uptream secara maksimum. Perhatikan perintah priority, range priority di Mikrotik sebanyak delapan. Berarti dari 1 sampai 8, priority 1 adalah priority tertinggi, sedangkan priority 8 merupakan priority terendah.



Berikut Contoh kongirufasinya
/ queue simple
add name=”trafikshaping” target-addresses=192.168.0.0/27 dst-address=0.0.0.0/0
interface=all parent=none priority=1 queue=default/default
limit-at=0/64000 max-limit=0/192000 total-queue=default disabled=no
add name=”01″ target-addresses=192.168.0.1/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”02″ target-addresses=192.168.0.2/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”03″ target-addresses=192.168.0.3/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”04″ target-addresses=192.168.0.4/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”10″ target-addresses=192.168.0.25/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”05″ target-addresses=192.168.0.5/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”06″ target-addresses=192.168.0.6/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”07″ target-addresses=192.168.0.7/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”08″ target-addresses=192.168.0.8/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”09″ target-addresses=192.168.0.9/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”10″ target-addresses=192.168.0.10/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”11″ target-addresses=192.168.0.11/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”12″ target-addresses=192.168.0.12/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”13″ target-addresses=192.168.0.13/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”14″ target-addresses=192.168.0.14/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no
add name=”15″ target-addresses=192.168.0.15/32 dst-address=0.0.0.0/0
interface=all parent=trafikshaping priority=1 queue=default/default
limit-at=0/8000 max-limit=0/48000 total-queue=default disabled=no

Perintah diatas karena dalam bentuk command line, bisa juga di copy
paste, selanjutnya di paste saja ke consol mikrotiknya. ingat lihat
dulu path atau direktory aktif. Silahkan dipaste saja, kalau posisi
direktorynya di Root.

–

Terminal vt102 detected, using multiline input mode
[admin@mikrotik] >
–

Pilihan lain metode bandwidth manajemen ini, kalau seandainya ingin bandwidth tersebut dibagi sama rata oleh Mikrotik, seperti bandwidth 256kbps downstream dan 256kbps upstream. Sedangkan client yang akan mengakses sebanyak 10 client, maka otomatis masing-masing client mendapat jatah bandwidth upstream dan downstream sebanyak 256kbps dibagi 10. Jadi masing-masing dapat 25,6kbps. Andaikata hanya 2 Client yang mengakses maka masing-masing dapat 128kbps. Untuk itu dipakai type PCQ (Per Connection Queue), yang bisa secara otomatis membagi trafik per client. Tentang jenis queue di mikrotik ini dapat dibaca pada manualnya di http://www.mikrotik.com/testdocs/ros/2.9/root/queue.php

Sebelumnya perlu dibuat aturan di bagian MANGLE. Seperti :

–
/ip firewall mangle add chain=forward src-address=192.168.0.0/27
action=mark-connection new-connection-mark=users-con
/ip firewall mangle add connection-mark=users-con action=mark-packet
new-packet-mark=users chain=forward
–

Karena type PCQ belum ada, maka perlu ditambah, ada 2 type PCQ ini. Pertama diberi nama pcq-download, yang akan mengatur semua trafik melalui alamat tujuan/destination address. Trafik ini melewati interface Local. Sehingga semua traffik download/downstream yang datang dari jaringan 192.168.0.0/27 akan dibagi secara otomatis. Tipe PCQ kedua, dinamakan pcq-upload, untuk mengatur semua trafik upstream yang berasal dari alamat asal/source address. Trafik ini melewati interface public. Sehingga semua traffik upload/upstream yang berasal dari jaringan 192.168.0.0/27 akan dibagi secara otomatis

Perintah:
–

/queue type add name=pcq-download kind=pcq pcq-classifier=dst-address
/queue type add name=pcq-upload kind=pcq pcq-classifier=src-address
–

Setelah aturan untuk PCQ dan Mangle ditambahkan, sekarang untuk aturan pembagian trafiknya. Queue yang dipakai adalah Queue Tree, Yaitu:

–
/queue tree add parent=Local queue=pcq-download packet-mark=users
/queue tree add parent=Public queue=pcq-upload packet-mark=users
–

Perintah diatas mengasumsikan, kalau bandwidth yang diterima dari provider Internet berflukstuasi atau berubah-rubah. Jika kita yakin bahwa bandwidth yang diterima, misalkan dapat 256kbs downstream, dan 256kbps upstream, maka ada lagi aturannya, seperti :

Untuk trafik downstreamnya :
–
/queue tree add name=Download parent=Local max-limit=256k
/queue tree add parent=Download queue=pcq-download packet-mark=users
–

Dan trafik upstreamnya :
–
/queue tree add name=Upload parent=Public max-limit=256k
/queue tree add parent=Upload queue=pcq-upload packet-mark=users
–



[8] Monitor MRTG via Web

Fasilitas ini diperlukan untuk monitoring trafik dalam bentuk grafik, dapat dilihat dengan menggunakan browser. MRTG (The Multi Router Traffic Grapher) telah dibuild sedemikian rupa, sehingga memudahkan kita memakainya. Telah tersedia dipaket dasarnya

Contoh konfigurasinya

–
/ tool graphing
set store-every=5min
/ tool graphing interface
add interface=all allow-address=0.0.0.0/0 store-on-disk=yes disabled=no
–

Perintah diatas akan menampilkan grafik dari trafik yang melewati interface jaringan baik berupa Interface Public dan Interface Local, yang dirender setiap 5 menit sekali. Juga dapat diatur Alamat apa saja yang dapat mengakses MRTG ini, pada parameter allow-address.



[9] Keamanan di Mikrotik

Setelah beberapa Konfigurasi diatas telah disiapkan, tentu tidak lupa kita perhatikan keamanan dari Mesin gateway Mikrotik ini, ada beberapa fasilitas yang dipergunakan. Dalam hal ini akan dibahas tentang Firewallnya. Fasilitas Firewall ini secara pringsip serupa dengan IP TABLES di Gnu/Linux hanya saja beberapa perintah telah di sederhanakan namun berdaya guna.

Di Mikrotik perintah firewall ini terdapat dalam modus IP, yaitu

[admin@routerku] > /ip firewall

Terdapat beberapa packet filter seperti mangle, nat, dan filter.

–
[admin@routerku] ip firewall> ?

Firewall allows IP packet filtering on per packet basis.

.. — go up to ip
mangle/ — The packet marking management
nat/ — Network Address Translation
connection/ — Active connections
filter/ — Firewall filters
address-list/ –
service-port/ — Service port management
export –
–

Untuk kali ini kita akan lihat konfigurasi pada ip firewall filternya. Karena Luasnya parameter dari firewall filter ini untuk pembahasan Firewall Filter selengkapnya dapat dilihat pada manual mikrotik, di http://www.mikrotik.com/testdocs/ros/2.9/ip/filter.php

Konfigurasi dibawah ini dapat memblokir beberapa Trojan, Virus, Backdoor yang telah dikenali sebelumnya baik Nomor Port yang dipakai serta Protokolnya.
Juga telah di konfigurasikan untuk menahan Flooding dari Jaringan Publik dan jaringan Lokal. Serta pemberian rule untuk Access control agar, Rentang jaringan tertentu saja yang bisa melakukan Remote atau mengakses service tertentu terhadap Mesin Mikrotik kita.

Contoh Aplikasi Filternya
–
/ ip firewall filter
add chain=input connection-state=invalid action=drop comment=”Drop Invalid connections” disabled=no
add chain=input src-address=!192.168.0.0/27 protocol=tcp src-port=1024-65535 dst-port=8080 action=drop comment=”Block to Proxy” disabled=no
add chain=input protocol=udp dst-port=12667 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=udp dst-port=27665 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=udp dst-port=31335 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=udp dst-port=27444 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=udp dst-port=34555 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=udp dst-port=35555 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=tcp dst-port=27444 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=tcp dst-port=27665 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=tcp dst-port=31335 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=tcp dst-port=31846 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=tcp dst-port=34555 action=drop comment=”Trinoo” disabled=no
add chain=input protocol=tcp dst-port=35555 action=drop comment=”Trinoo” disabled=no
add chain=input connection-state=established action=accept comment=”Allow Established connections” disabled=no
add chain=input protocol=udp action=accept comment=”Allow UDP” disabled=no
add chain=input protocol=icmp action=accept comment=”Allow ICMP” disabled=no
add chain=input src-address=192.168.0.0/27 action=accept comment=”Allow access to router from known network” disabled=no
add chain=input action=drop comment=”Drop anything else” disabled=no
add chain=forward protocol=tcp connection-state=invalid action=drop comment=”drop invalid connections” disabled=no
add chain=forward connection-state=established action=accept comment=”allow already established connections” disabled=no
add chain=forward connection-state=related action=accept comment=”allow related connections” disabled=no
add chain=forward src-address=0.0.0.0/8 action=drop comment=”" disabled=no
add chain=forward dst-address=0.0.0.0/8 action=drop comment=”" disabled=no
add chain=forward src-address=127.0.0.0/8 action=drop comment=”" disabled=no
add chain=forward dst-address=127.0.0.0/8 action=drop comment=”" disabled=no
add chain=forward src-address=224.0.0.0/3 action=drop comment=”" disabled=no
add chain=forward dst-address=224.0.0.0/3 action=drop comment=”" disabled=no
add chain=forward protocol=tcp action=jump jump-target=tcp comment=”" disabled=no
add chain=forward protocol=udp action=jump jump-target=udp comment=”" disabled=no
add chain=forward protocol=icmp action=jump jump-target=icmp comment=”" disabled=no
add chain=tcp protocol=tcp dst-port=69 action=drop comment=”deny TFTP” disabled=no
add chain=tcp protocol=tcp dst-port=111 action=drop comment=”deny RPC portmapper” disabled=no
add chain=tcp protocol=tcp dst-port=135 action=drop comment=”deny RPC portmapper” disabled=no
add chain=tcp protocol=tcp dst-port=137-139 action=drop comment=”deny NBT” disabled=no
add chain=tcp protocol=tcp dst-port=445 action=drop comment=”deny cifs” disabled=no
add chain=tcp protocol=tcp dst-port=2049 action=drop comment=”deny NFS” disabled=no
add chain=tcp protocol=tcp dst-port=12345-12346 action=drop comment=”deny NetBus” disabled=no
add chain=tcp protocol=tcp dst-port=20034 action=drop comment=”deny NetBus” disabled=no
add chain=tcp protocol=tcp dst-port=3133 action=drop comment=”deny BackOriffice” disabled=no
add chain=tcp protocol=tcp dst-port=67-68 action=drop comment=”deny DHCP” disabled=no
add chain=udp protocol=udp dst-port=69 action=drop comment=”deny TFTP” disabled=no
add chain=udp protocol=udp dst-port=111 action=drop comment=”deny PRC portmapper” disabled=no
add chain=udp protocol=udp dst-port=135 action=drop comment=”deny PRC portmapper” disabled=no
add chain=udp protocol=udp dst-port=137-139 action=drop comment=”deny NBT” disabled=no
add chain=udp protocol=udp dst-port=2049 action=drop comment=”deny NFS” disabled=no
add chain=udp protocol=udp dst-port=3133 action=drop comment=”deny BackOriffice” disabled=no
add chain=input protocol=tcp psd=21,3s,3,1 action=add-src-to-address-list
address-list=”port scanners” address-list-timeout=2w comment=”Port scanners to list ” disabled=no
add chain=input protocol=tcp tcp-flags=fin,!syn,!rst,!psh,!ack,!urg action=add-src-to-address-list address-list=”port scanners”
address-list-timeout=2w comment=”NMAP FIN Stealth scan” disabled=no
add chain=input protocol=tcp tcp-flags=fin,syn action=add-src-to-address-list
address-list=”port scanners” address-list-timeout=2w comment=”SYN/FIN scan” disabled=no
add chain=input protocol=tcp tcp-flags=syn,rst action=add-src-to-address-list
address-list=”port scanners” address-list-timeout=2w comment=”SYN/RST scan” disabled=no
add chain=input protocol=tcp tcp-flags=fin,psh,urg,!syn,!rst,!ack
action=add-src-to-address-list address-list=”port scanners”
address-list-timeout=2w comment=”FIN/PSH/URG scan” disabled=no
add chain=input protocol=tcp tcp-flags=fin,syn,rst,psh,ack,urg
action=add-src-to-address-list address-list=”port scanners”
address-list-timeout=2w comment=”ALL/ALL scan” disabled=no
add chain=input protocol=tcp tcp-flags=!fin,!syn,!rst,!psh,!ack,!urg
action=add-src-to-address-list address-list=”port scanners”
address-list-timeout=2w comment=”NMAP NULL scan” disabled=no
add chain=input src-address-list=”port scanners” action=drop comment=”dropping port scanners” disabled=no
add chain=icmp protocol=icmp icmp-options=0:0 action=accept comment=”drop invalid connections” disabled=no
add chain=icmp protocol=icmp icmp-options=3:0 action=accept comment=”allow established connections” disabled=no
add chain=icmp protocol=icmp icmp-options=3:1 action=accept comment=”allow already established connections” disabled=no
add chain=icmp protocol=icmp icmp-options=4:0 action=accept comment=”allow source quench” disabled=no
add chain=icmp protocol=icmp icmp-options=8:0 action=accept comment=”allow echo request” disabled=no
add chain=icmp protocol=icmp icmp-options=11:0 action=accept comment=”allow time exceed” disabled=no
add chain=icmp protocol=icmp icmp-options=12:0 action=accept comment=”allow parameter bad” disabled=no
add chain=icmp action=drop comment=”deny all other types” disabled=no
add chain=tcp protocol=tcp dst-port=25 action=reject reject-with=icmp-network-unreachable comment=”Smtp” disabled=no
add chain=tcp protocol=udp dst-port=25 action=reject reject-with=icmp-network-unreachable comment=”Smtp” disabled=no
add chain=tcp protocol=tcp dst-port=110 action=reject reject-with=icmp-network-unreachable comment=”Smtp” disabled=no
add chain=tcp protocol=udp dst-port=110 action=reject reject-with=icmp-network-unreachable comment=”Smtp” disabled=no
add chain=tcp protocol=udp dst-port=110 action=reject reject-with=icmp-network-unreachable comment=”Smtp” disabled=no
–

[10.1] Service dan Melihat Service yang Aktif dengan PortScanner

Untuk memastikan Service apa saja yang aktif di Mesin mikrotik, perlu kita pindai terhadap port tertentu, seandainya ada service yang tidak dibutuhkan,
sebaiknya dimatikan saja. Untuk menonaktifkan dan mengaktifkan servise, perintah adalah :

Kita periksa dahulu service apa saja yang aktif

–
[admin@routerku] > ip service
[admin@routerku] ip service> print
Flags: X – disabled, I – invalid
# NAME PORT ADDRESS CERTIFICATE
0 X telnet 23 0.0.0.0/0
1 ftp 21 0.0.0.0/0
2 www 80 0.0.0.0/0
3 ssh 22 0.0.0.0/0
4 www-ssl 443 0.0.0.0/0 none
[admin@routerku] ip service>
–

Misalkan service FTP akan dinonaktifkan, yaitu di daftar diatas terletak pada nomor 1 (lihat bagian Flags) maka :

–
[admin@routerku] ip service> set 1 disabled=yes
–

Perlu kita periksa lagi,

–
[admin@routerku] ip service> print
Flags: X – disabled, I – invalid
# NAME PORT ADDRESS CERTIFICATE
0 X telnet 23 0.0.0.0/0
1 X ftp 21 0.0.0.0/0
2 www 80 0.0.0.0/0
3 ssh 22 0.0.0.0/0
4 www-ssl 443 0.0.0.0/0 none
[admin@router.dprd.provinsi] ip service>
–

Sekarang service FTP telah dinonaktifkan. Dengan memakai tool nmap kita dapat mencek port apa saja yang aktif pada mesin
gateway yang telah dikonfigurasikan

Perintah : nmap -vv -sS -sV -P0 192.168.0.30

Hasil :

–
Starting Nmap 4.20 ( http://insecure.org ) at 2007-04-04 19:55 SE Asia Standard Time
Initiating ARP Ping Scan at 19:55
Scanning 192.168.0.30 [1 port]
Completed ARP Ping Scan at 19:55, 0.31s elapsed (1 total hosts)
Initiating Parallel DNS resolution of 1 host. at 19:55
Completed Parallel DNS resolution of 1 host. at 19:55, 0.05s elapsed
Initiating SYN Stealth Scan at 19:55
Scanning 192.168.0.30 [1697 ports]
Discovered open port 22/tcp on 192.168.0.30
Discovered open port 53/tcp on 192.168.0.30
Discovered open port 80/tcp on 192.168.0.30
Discovered open port 21/tcp on 192.168.0.30
Discovered open port 3986/tcp on 192.168.0.30
Discovered open port 2000/tcp on 192.168.0.30
Discovered open port 8080/tcp on 192.168.0.30
Discovered open port 3128/tcp on 192.168.0.30
Completed SYN Stealth Scan at 19:55, 7.42s elapsed (1697 total ports)
Initiating Service scan at 19:55
Scanning 8 services on 192.168.0.30
Completed Service scan at 19:57, 113.80s elapsed (8 services on 1 host)
Host 192.168.0.30 appears to be up … good.
Interesting ports on 192.168.0.30:
Not shown: 1689 closed ports
PORT STATE SERVICE VERSION
21/tcp open ftp MikroTik router ftpd 2.9.27
22/tcp open ssh OpenSSH 2.3.0 mikrotik 2.9.27 (protocol 1.99)
53/tcp open domain?
80/tcp open http MikroTik router http config
2000/tcp open callbook?
3128/tcp open http-proxy Squid webproxy 2.5.STABLE11
3986/tcp open mapper-ws_ethd?
8080/tcp open http-proxy Squid webproxy 2.5.STABLE11
2 services unrecognized despite returning data. If you know the service/version,
please submit the following fingerprints at
http://www.insecure.org/cgi-bin/servicefp-submit.cgi :

==============NEXT SERVICE FINGERPRINT (SUBMIT INDIVIDUALLY)==============
SF-Port53-TCP:V=4.20%I=7%D=4/4%Time=4613A03C%P=i686-pc-windows-windows%r(D
SF:NSVersionBindReq,E,”x0cx06x81x84″)%r(DNSStatusR
SF:equest,E,”x0cx90x84″);
==============NEXT SERVICE FINGERPRINT (SUBMIT INDIVIDUALLY)==============
SF-Port2000-TCP:V=4.20%I=7%D=4/4%Time=4613A037%P=i686-pc-windows-windows%r
SF:(NULL,4,”x01″)%r(GenericLines,4,”x01″)%r(GetRequest,18,”
SF:x01x02d?xe4{x9dx02x1axccx8bxd1Vxb2Fxff9xb0″)%r(
SF:HTTPOptions,18,”x01x02d?xe4{x9dx02x1axccx8bxd1Vx
SF:b2Fxff9xb0″)%r(RTSPRequest,18,”x01x02d?xe4{x9dx02x
SF:1axccx8bxd1Vxb2Fxff9xb0″)%r(RPCCheck,18,”x01x02d?
SF:xe4{x9dx02x1axccx8bxd1Vxb2Fxff9xb0″)%r(DNSVersionBindReq,18,”
SF:x01x02d?xe4{x9dx02x1axccx8bxd1Vxb2Fxff9xb0″)%r(
SF:DNSStatusRequest,4,”x01″)%r(Help,4,”x01″)%r(X11Probe,4,”
SF:x01″)%r(FourOhFourRequest,18,”x01x02xb9x15&xf1A
SF:]+x11nxf6x9bxa0,xb0xe1xa5″)%r(LPDString,4,”x01″)%r(LDAP
SF:BindReq,4,”x01″)%r(LANDesk-RC,18,”x01x02xb9x15&
SF:xf1A]+x11nxf6x9bxa0,xb0xe1xa5″)%r(TerminalServer,4,”x01
SF:0″)%r(NCP,18,”x01x02xb9x15&xf1A]+x11nxf6x9bxa0,
SF:xb0xe1xa5″)%r(NotesRPC,18,”x01x02xb9x15&xf1A]+x1
SF:1nxf6x9bxa0,xb0xe1xa5″)%r(NessusTPv10,4,”x01″);
MAC Address: 00:90:4C:91:77:02 (Epigram)
Service Info: Host: routerku; Device: router

Service detection performed. Please report any incorrect results at
http://insecure.org/nmap/submit/ .

Nmap finished: 1 IP address (1 host up) scanned in 123.031 seconds
Raw packets sent: 1706 (75.062KB) | Rcvd: 1722 (79.450KB)

–

Dari hasil scanning tersebut dapat kita ambil kesimpulan, bahwa service dan port yang aktif adalah FTP dalam versi MikroTik router ftpd 2.9.27. Untuk
SSH dengan versi OpenSSH 2.3.0 mikrotik 2.9.27 (protocol 1.99). Serta Web proxy memakai Squid dalam versi Squid webproxy 2.5.STABLE11.

Tentu saja pihak vendor mikrotik telah melakukan patch terhadap Hole atau Vulnerabilities dari Versi Protocol diatas.



[10.2] Tool administrasi Jaringan

Secara praktis terdapat beberapa tool yang dapat dimanfaatkan dalam melakukan troubleshooting jaringan, seperti tool ping, traceroute, SSH, dll. Beberapa tool yang sering digunakan nantinya dalam administrasi sehari-hari adalah :

o Telnet
o SSH
o Traceroute
o Sniffer



a. Telnet
Perintah remote mesin ini hampir sama penggunaan dengan telnet yang ada di Linux atau Windows

[admin@routerku] > system telnet ?

Perintah diatas untuk melihat sekilias paramater apa saja yang ada. Misalnya mesin remote dengan ip address 192.168.0.21 dan port 23. Maka

[admin@routerku] > system telnet 192.168.0.21

Penggunaan telnet sebaiknya dibatasi untuk kondisi tertentu dengan alasan keamanan, seperti kita ketahui, packet data yang dikirim melalui telnet belum di enskripsi. Agar lebih amannya kita pergunakan SSH.

b. SSH
Sama dengan telnet perintah ini juga diperlukan dalam remote mesin, serta pringsipnya sama juga parameternya dengan perintah di Linux dan Windows

[admin@routerku] > system ssh 192.168.0.21

Parameter SSH diatas, sedikit perbedaan dengan telnet. Jika lihat helpnya memiliki parameter tambahan yaitu user

–
[admin@routerku] > system ssh ?
The SSH feature can be used with various SSH Telnet clients to securely connect to and administrate the router

–
user — User name
port — Port number

[admin@routerku] >
–

Misalkan kita akan melakukan remote pada suatu mesin dengan sistem operasinya Linux, yang memiliki Account, username Root dan Password 123456 pada Address 66.213.7.30. Maka perintahnya,

–
[admin@routerku] > system ssh 66.213.7.30 user=root
root@66.213.7.30′s password :
–

c. Traceroute

Mengetahui hops atau router apa saja yang dilewati suatu packet sampai packet itu terkirim ke tujuan, lazimnya kita menggunakan traceroute. Dengan tool ini dapat di analisa kemana saja route dari jalannya packet

Misalkan ingin mengetahui jalannya packet yang menuju server yahoo, maka :

–
[admin@routerku] > tool traceroute yahoo.com ADDRESS STATUS
1 63.219.6.nnn 00:00:00 00:00:00 00:00:00
2 222.124.4.nnn 00:00:00 00:00:00 00:00:00
3 192.168.34.41 00:00:00 00:00:00 00:00:00
4 61.94.1.253 00:00:00 00:00:00 00:00:00
5 203.208.143.173 00:00:00 00:00:00 00:00:00
6 203.208.182.5 00:00:00 00:00:00 00:00:00
7 203.208.182.114 00:00:00 00:00:00 00:00:00
8 203.208.168.118 00:00:00 00:00:00 00:00:00
9 203.208.168.134 timeout 00:00:00 00:00:00
10 216.115.101.34 00:00:00 timeout timeout
11 216.115.101.129 timeout timeout 00:00:00
12 216.115.108.1 timeout timeout 00:00:00
13 216.109.120.249 00:00:00 00:00:00 00:00:00
14 216.109.112.135 00:00:00 timeout timeout
–

d. Sniffer

Kita dapat menangkap dan menyadap packet-packet yang berjalan di jaringan kita, tool ini telah disediakan oleh Mikrotik yang berguna dalam menganalisa trafik

–
[admin@routerku] > tool sniffer
Packet sniffering

.. — go up to tool
start — Start/reset sniffering
stop — Stop sniffering
save — Save currently sniffed packets
packet/ — Sniffed packets management
protocol/ — Protocol management
host/ — Host management
connection/ — Connection management
print –
get — get value of property
set –
edit — edit value of property
export –
–

Untuk memulai proses sniffing dapat menggunakan perintah Start, sedangkan menghentikannya dapat menggunaka perintah Stop

[admin@routerku] > tool sniffer start

Semoga bermanfaat tentang postingan Beberapa Command Mikrotik diatas...

Baca selengkapnya »»

Instalasi Router MIkrotik 2.9.27

Cara instalasi sangat mudah tinggal setting agar komputer bisa boot dari CDROM. Kemudian masukkan CD Mikrotik. sebelumnya artikel ni di sadur dari kotainternet. Ketika komputer di booting CD akan mulai bekerja booting awal sistem Mikrotik, bisa dilihat di gambar di bawah :

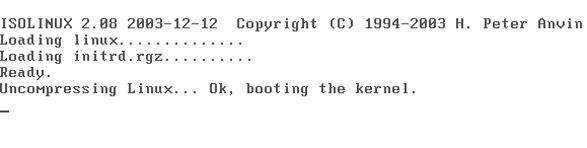

Apabila proses booting awal berjalan dengan baik kemudian akan ditampilkan menu instalasi Mikrotik sebagai berikut :



Pada menu instalasi di tampilkan service apa saja yang ingin kita install. Untuk lebih mudahnya kita pilih semua service yang di sediakan dengan menekan tombol ‘a’. maka semua service akan terpilih


Apabila kita menginstall baru tekan tombol ‘n’ atau apabila kita hanya menambahkan service baru tekan tombol ‘y’ agar konfigurasi yang sudah di buat tidak hilang.

Langkah berikutnya akan disiapkan ruang harddisk yang akan di pakai oleh Mikrotik dengan memformatnya dan mengkopikan file-file yang di perlukan.

Setelah proses pengkopian file selesai kemudian proses instalasi membutuhkan reboot ulang. Apabila semua proses instalasi tidak mengalami error setelah reboot ulang di layar akan muncul tampilan user login dan password, seperti gambar di bawah :

Secara default user yang dipakai adalah user admin dengan password yang masih kosong. Setelah login tampilan awal akan seperti berikut :

Dengan Winbox ini kita bisa mendeteksi System Mikrotik yang sudah di install asalkan masih dalam satu network, yaitu dengan mendeteksi MAC address dari ethernet yang terpasang di Mikrotik. Tampilan awal pertama kali mengaktifkan winbox adalah seperti berikut :

Kita tinggal pilih MAC address yang sudah terdeteksi dan klik tombol Connect. Maka akan muncul tampilan seperti di bawah :

Baca selengkapnya »»

Security Buat Mikrotik

Teknik security buat wireless

Menyembunyikan SSID
interface wireless set wlan1 hide-ssid=yes
Kelemahannya Hide SSID mudah dibuka dengan software kismet.

MAC Filtering
1. Buka Winbox pilih menu Wireless
2. Pilih tab Access List
3. Klik tanda +
4. Tulis MAC Address yang mau didaftarkan
5. Setelah itu pilih menu Interface
6. Double Klik Wlan yang dijadiin AP
7. Pilih tab wireless lalu hilangkan centang pada opsi default authenticate

Kelemahan Mac Filtering adalah Mac Address bisa di ketahui dengan software kistmet. Setelah diketahui Mac Address bisa ditiru dan tidak konflik walau ada banyak Mac Address sama terkoneksi dalam satu AP.

IP Filtering
1. Buka Winbox pilih menu IP kemudian Firewall Pilih tab Address List
2. Klik tanda + lalu beri nama grup dan tulis IP Address yang mau didaftarkan
3. Setelah itu pilih tab NAT lalu double klik NAT Rule yang dimaksud
4. Pada Tab General kosongkan Src. Address
5. Pada Tab Advanced set Src. Address List dengan nama grup yang dibuat tadi

Kelemahan IP Filtering adalah hanya dapat melindungi IP yang tidak terpakai dalam satu blok sedangkan untuk IP yang dipakai masih bisa di hack. IP yang dipakai dapat di ketahui dengan software kismet. Karena IP sama mengakibatkan konflik maka hacker akan melakukan deauth atack terlebih dahulu supaya IP yang dipakai DC, barulah hacker memakai IP tersebut. Akibat-nya klien kita yang sah jadi gak bisa konek karena IP konlik.

ARP Filtering
1. Buka Winbox pilih menu IP kemudian ARP
2. Klik tanda +
3. Tulis IP dan MAC Address yang mau didaftarkan lalu set interface yang digunakan
4. Klik Make Static
5. Setelah itu pilih menu Interface
6. Double Klik Wlan yang dijadiin AP
7. Pilih tab General lalu pada menu ARP set Reply-only

Kelemahan ARP Filtering sama seperti IP Filtering dan MAC Filtering

Enkripsi WEP (Wired Equivalent Privacy)
1. Buka Winbox pilih Wireless
2. Pilih tab Security Profiles lalu klik tanda +
3. Beri nama profile lalu set Mode Static Key Required
4. Pilih tab Static Key
5. Set Key 40bit wep (10 Digit Hexadecimal Key) atau 104bit wep (26 Digit Hexadecimal Key)
6. Masuk-kan Hexadecimal Key (berupa 0 – 9 dan A – F) sesuai dengan jumlah digit-nya (tidak boleh kurang atau lebih)
7. Setelah itu pilih Interface double klik Wlan yang dimaksud
8. Pilih Tab Wireless set Security Profiles dengan nama profile tadi
9. Disisi klien harus di set sama supaya bisa konek.

Kelemahan Enkripsi WEP adalah key yang static dan lemah. WEP dapat di hack dengan software wep crack. Proses hack wep tidak menggunakan brute force atttack (dicoba satu per satu) tetapi dengan mengumpulkan Initialization Vektor yang lemah sehingga key akan cepat sekali ditemukan.

Enkripsi WPA/WPA2 (WiFi Protected Access)
1. Buka Winbox pilih Wireless
2. Pilih tab Security Profiles lalu klik tanda +
3. Beri nama profile lalu set Mode Dynamic Key
4. Pilih Aunthentication Type yang akan digunakan
5. Pilih Unicast Chipers dan Group Chipers yang akan digunakan
6. Masukkan WPA/WPA2 Pre-Shared Key (Karakter bebas dianjurkan memakai karakter yang tidak lazim seperti +%@*&;.)
7. Setelah itu pilih Interface double klik Wlan yang dimaksud
8. Pilih Tab Wireless set Security Profiles dengan nama profile tadi
9. Disisi klien harus di set sama supaya bisa konek.

Enkripsi WPA/WPA2 adalah solusi yang terbaik saat ini. Cara hack Enkripsi WPA/WPA2 adalah dengan brute force attack atau dengan dictionary attack. Maka semakin aneh dan panjang digit key yang kita gunakan akan semakin sulit untuk di hack. Sangat disarankan key berupa kombinasi karakter sulit dan tidak bisa dibaca sama sekali. Key yang umum berupa kata-kata atau kalimat sangat tidak disarankan.

Kesimpulan :
1. Gunakan beberapa teknik wireless security sekaligus!!! Jika menggunakan enkripsi secara berkala key harus diubah
2. Ubah password radio secara berkala supaya tidak bisa di remote hacker. Untuk mikrotik jangan mengaktifkan Keep Password karena password akan tersimpan di My Document
3. Selalu monitoring mikrotik anda, jangan anggap remeh hacker di sekitar kita

Semoga berguna bagi rekan-rekan pemakai Mikrotik agar terlindung dari hacker iseng dan maling bw. Mohon dikoreksi apabila ada kesalahan dan ditambahkan jika ada kekurangan...:)

Baca selengkapnya »»

Konfigurasi Hotspot Mikrotik

Konfigurasi Hotspot Mikrotik, sistem autentikasi hotspot biasa digunakan ketika kita akan menyediakan akses internet pada areal publik, seperti : Hotel, café, Kampus, airport, taman, mall dll. Teknologi akses internet ini biasanya menggunakan jaringan wireless atau wired. Biasanya menyediakan akses internet gratis dengan menggunakan hotspot atau bisa juga menggunakan Voucher untuk autentikasinya. Ketika membuka halaman web maka router akan mengecek apakah user sudah di autentikasi atau belum. Jika belum melakukan autentikasi, maka user akan di arahkan pada hotspot login page yang mengharuskan mengisi username dan password. Jika informasi login yang dimasukkan sudah benar, maka router akan memasukkan user tersebut kedalam sistem hotspot dan client sudah bisa mengakses halaman web. Selain itu akan muncul popup windows berisi status ip address, byte rate dan time live. Penggunaan akses internet hotspot dapat dihitung berdasarkan waktu (time-based) dan data yang di download/upload (volume-based). Selain itu dapat juga dilakukan melimit bandwidth berdasarkan data rate, total data upload/download atau bisa juga di limit berdasarkan lama pemakaian.

Cara mudah setting hotspot pada mikrotik adalah ada 2 (dua) pilihan selain menggunakan teks mode kita juga bisa menggunakan setting wizard dengan menggunakan Winbox Router OS, Langkah-langkat berikut merupakan konfigurasi dasar hotspot mikrotik sebagai Gateway Server. Pertama install Mikrotik Router OS pada PC atau pasang DOM atau kalau menggunakan Rouer Board langsung aja Login = ‘admin’ sedangkan untuk pasword anda kosongin untuk defaultnya.Masuk ke IP ==>Hotspot ==>Setup



Kemudian tentukan IP lokal hospot yang akan ada gunakan, misal 192.168.10.1 dan Tentukan IP DHCP ke clientnya yang akan anda gunakan, dalam contoh ini adalah 192.168.10.2-192.168.10.255


Untuk SMTP Server sebaiknya anda kosongin saja, kemudian DNS servernya anda isikan sesuaikan dengan Provider anda, dalam contoh ini adalah DNS1 = 202.47.78.1, DNS2 = 202.47.78.9




DNS lokal hotspot anda NEXT saja kemudian pada Hotspot user anda dalam contoh berikut diisi admin password admin123


Hotspot Server Profile digunakan untuk mensetting server yang akan sering digunakan untuk semua user seperti metode autentikasi dan Limitasi data rate. Ada 6 jenis autentikasi Hotspot mikrotik yang berbeda dalam profile setting, jenis autentikas tersebut adalah : HTTP PAP, HTTP CHAP, HTTPS, HTTP cookie, MAC address, Trial



Metode autentikasi yang akan digunakan, biasanya cukup menggunakan metode HTTP CHAP


Data rate limitation digunakan sebagai default setting untuk user yang belum di setting bandwidth limit pemakaiannya. Dimana RX adalah Client upload dan TX adalah Client download. Misal setting default data rate di 64k/128k (upload/download)


Hotspot user profile digunakan untuk menyimpan data user yang akan dibuatkan rule profilenya. Dimana didalamnya bisa dilakukan setting firewall filter chain untuk traffic yang keluar/masuk, juga bisa untuk mensetting limitasi data rate dan selain itu dapat juga dilakukan paket marking untuk setiap user yang masuk kedalam profile tersebut secara otomatis.



Hotspot user yaitu nama-nama user yang akan diautentikasi pada sistem hotspot. Beberapa hal yang dapat dilakukan dalam konfigurasi hotspot user yaitu : username dan password, Membatasi user berdasarkan waktu dan paket data yang akan digunakan, hanya ip address tertentu dari ip address dhcp yang ditawarkan atau hanya mengizinkan user untuk koneksi ke sistem hotspot dari MAC Address tertentu saja.



IP Bindings digunakan untuk mengizinkan ip tertentu untuk membypass autentikasi hotpot, ini sangat berguna sekali ketika kita ingin menjalankan layanan server, atau IP telephony dibawah system hotspot. Misal, PC atau Notebook anda untuk dapat membypass hotspot system, dengan demikian anda dapat melakukan browsing tanpa autentikasi



Semoga Bermanfaat tentang Konfigurasi Hotspot Mikrotik diatas...

Baca selengkapnya »»

Membuat Mikrotik Menjadi Kuat

Securing New RouterOs Router (MIKROTIK)
by White_Heaven_Angels

Dokumen ini dirancang untuk perangkat RouterOs tapi yang tidak mempunyai konfigurasi, konfigurasi yang dijelaskan dalam tutorial ini dapat bekerja untuk router sudah dikonfigurasi tetapi harus hati-hati semoga yang diambil konfigurasi ini tidak mempengaruhi perangkat.

Harap membaca dan memahami seluruh dokumen sebelum mendaftar ke perangkat ini, kegagalan untuk melakukan hal ini dapat menyebabkan Anda tidak dapat mengakses perangkat.
Maksud dari dokumen ini untuk mengambil langkah-langkah yang diperlukan untuk mengamankan akses ke perangkat RouterOs sambil mempertahankan kemampuan untuk perangkat lain untuk berkomunikasi dan menggunakan layanan tertentu.

Tutorial ini bekerja pada konsep 'hanya cukup-akses, yaitu layanan atau orang yang membutuhkan akses ke router ada' hanya-cukup 'istimewa pada router untuk melakukan pekerjaan mereka - dan tidak ada lagi. Tidak ada alasan lain bahwa hanya akses router dari BGP pada perangkat untuk memiliki akses penuh dan juga pengguna yang masuk ke dalam memantau sambungan nirkabel harus mempunyai akses tulis atau kemampuan untuk reboot / shutdown etc etc Dengan ini dalam pikiran Anda harus melihat area lain pada jaringan Anda dan bagaimana mereka asses setup / dikonfigurasi - mereka mungkin memerlukan perhatian untuk sepenuhnya aman jaringan anda secara keseluruhan.

1. Configuring Packages & Hardening Services
Selalu gunakan installasi minimal :
• Advanced-Tools
• Ntp
• Security
• System

Ini adalah paket untuk menginstal sistem dasar di mana Anda dapat menyimpan jam dalam sinkro dengan sumber eksternal, sebuah suite alat canggih yang memungkinkan pemantauan, pelaporan dan memungkinkan Anda untuk berbicara dengan router aman.
Anda harus berpikir tentang peranan yang tepat akan memiliki router sebelum anda mulai mengaktifkan lagi paket pada router, "it's a simple" nirkabel pemancar maka mengapa perlu diaktifkan DHCP atau tidak? Jika router adalah menjadi Ethernet berbasis firewall maka mengapa tidak perlu nirkabel diaktifkan. Hanya memungkinkan paket router perlu untuk melakukan pekerjaannya, jadi yang kita fikirkan adalah keadaan cukup aman pada router kita.
Secara default router bisa diakses mengguanakan :

• Telnet
• SSH
• HTTP
• Winbox
• FTP
• Mac-Telnet

Untuk itu maka gunakanlah 1 cara dengan cara menonaktifkan semuanya dan gunakan salah satu cara saja untuk masuk ke sebuah router, itu adalah cara yang aman.

/ip services print
maka akan memunculkan
Flags: X - disabled, I - invalid # NAME PORT ADDRESS CERTIFICATE
0 telnet 23 0.0.0.0/0
1 ftp 21 0.0.0.0/0
2 www 80 0.0.0.0/0
3 ssh 22 0.0.0.0/0
4 X www-ssl 443 0.0.0.0/0
none

untuk menonaktifkan gunakan perintah
/ip service disable

Anda telah mengkonfigurasi layanan yang Anda sukai sekarang saatnya untuk melihat cara lain untuk antarmuka dengan router, pertama adalah atas SNMP yang digunakan oleh banyak program untuk memonitor perangkat (Ie The Dude). SNMP dimatikan secara default dan jika anda memiliki cara lain monitoring perangkat ini aman untuk meninggalkan dinonaktifkan. Saya lebih suka menggunakan The Dude untuk memonitor jaringan, jadi saya akan pergi ke depan dan memungkinkan akses dan membantu mengatur beberapa bidang.

/snmp set enabled=yes location=”The Matrix” contact=neo@zion.org
SNMP di RouterOs 2,9 adalah membaca saja, sehingga hanya bahaya yang memungkinkan akses ke sana adalah bahwa tanpa firewall untuk menghentikan akses ada pada jaringan atau jika router memiliki alamat IP publik akan dapat melihat sinyal nirkabel, tingkat jaringan, dll.
Sekarang bahwa Anda memiliki dasar keamanan router keamanan dan sekarang adalah waktu untuk melihat pengguna yang mengakses router dan bahwa mereka memiliki hak istimewa atau tidak.

2. Users & Passwords
Secara default mikrotik akan mempunyai user akses adalah admin
maka gunakanlah kebijakan di kantor anda untuk mengetahui user mana yang harus memiliki privilage :
/user set admin password=putpasshere

gunakalah hanya satu jalur masuk, contohnya gunakan winbox, dan matikan semua layanan yang berjalan diatas, ini berguna untuk melindungi diri dari attacker yang menggunakan ssh brute force, maupun telnet, dan ftp begitu juga menggunakan browser untuk masuk ke router anda. yang berikutnya adalah gunakan 1 komputer di jaringan lokal anda yang hanya bisa masuk router. ini mencegah dari banyak client yang ingin menggunakan router anda dari client menggunakan winbox, jadi meskipun client menginstall winbox dan mengetahui user dan password admin maka tidak akan bisa diijinkan masuk karena hanya IP anda yang bisa anda gunakan untuk masuk.

/user add name=badmin password=putpasshere group=full address=192.168.12.3/32
Setelah itu gunakan winbox untuk menyimpan user dan password anda.

3. Port Knocking
Di firewall kita akan meload ke router nanti kita bahas dibagi menjadi 2 bagian :
1. daftar alamat device yang bisa diakses router.
2. semua device yang lain punya batas waktu untuk akses ke router.
Satu hal bahwa semua perangkat lain yang hanya terbatas bagi mereka yang tidak memiliki Winbox / SSH / telnet akses ke router, yang kadang-kadang berarti Anda tidak bisa memasukinya. Salah satu cara untuk sementara membolehkan akses penuh ke router adalah port ketukan.

port knocking RouterOs adalah salah satu cara untuk menambahkan alamat IP dinamis ke dalam daftar alamat untuk jumlah waktu yang ditentukan. Cara kerjanya adalah seperti ini.

1. client mengirim paket ke router dengan port 1337
2. router menambah ip client ke address list "temp" misalkan dengan waktu 15 menit.
3. client mengirim paket ke router degnen port 7331
4. router mengecek untuk melihat apakah IP client ada di address list "temp".
5. jika demikian maka router menambah IP address ke address list "safe" dengan waktu 15 menit.
6. client akan mengakses router selama 15 menit.

Jadi dengan ini client dibatasi waktu aksesnya ke router. ini membuat router lebih aman.
bagi yang belum punya softwarenya silahkan didownload di http://www.zeroflux.org/proj/knock/files/knock-cygwin.zip
Knock.exe port:protocol port:protocol port:protocol…
Knock.exe 192.168.0.2 1337:tcp 7331:tcp

Meskipun fitur ini berguna namun dalam keamanan, dalam aturan firewall saya akan menunjukkan aturan yang digunakan untuk membuat sebuah port knocking, jika Anda keluar dari aturan ini maka tidak ada port knocking di router anda.

4. Loading A Firewall
Yups sekarang saatnya kita membahas tentang firewall, sekarang router Anda sudah aman dari akses oleh password, tetapi password merupakan salah satu lapisan keamanan - bukan hanya lapisan. Script ini berdasarkan firewall digunakan pada router MT demo tetapi memiliki beberapa perubahan disana, hanya melindungi router dan tidak 'foward' dalam aturan firewall.

/ ip firewall filter
add chain=input protocol=tcp dst-port=1337 action=add-src-to-address-list address-list=knock \ address-list-timeout=15s comment="" disabled=no
add chain=input protocol=tcp dst-port=7331 src-address-list=knock action= add-src-to-address-list \ address-list=safe address-list-timeout=15m comment="" disabled=no

Pada peraturan setup port knocking, setup diatas digunakan pada contoh kami akan gunakan untuk menambahkan alamat IP agar 'aman'-daftar alamat ini adalah alamat yang digunakan dalam daftar ini firewall untuk mengizinkan penuh akses ke router.

add chain=input connection-state=established action=accept comment="accept established connection packets" disabled=no
add chain=input connection-state=related action=accept comment="accept related connection packets" disabled=no
add chain=input connection-state=invalid action=drop comment="drop invalid packets" disabled=no
Aturan ini hanya berlaku pastikan sambungan pergi ke router dan akan mematikan apapun yang tidak sah.
add chain=input src-address-list=safe action=accept comment="Allow access to router from known network" disabled=no

Aturan ini merupakan aturan yang memungkinkan akses penuh ke router untuk alamat IP tertentu, ini berisi daftar IP statis untuk masukan dari Anda akan selalu memiliki akses dan juga berisi IP dinamis dari orang-orang ditambah port knocking jika digunakan.

add chain=input protocol=tcp psd=21,3s,3,1 action=drop comment="detect and drop port scan connections" disabled=no
add chain=input protocol=tcp connection-limit=3,32 src-address-list=black_list action=tarpit \ comment="suppress DoS attack" disabled=no
add chain=input protocol=tcp connection-limit=10,32 action= add-src-to-address-list \ address-list=black_list address-list-timeout=1d comment="detect DoS attack" disabled=no

Ini adalah aturan dari sedikit reaktif ke DoS dan yang mencoba untuk menggunakan port scanner, port scan adalah menurun tetapi serangan DoS adalah 'tarpitted' dalam bahwa semua koneksi yang diperlambat bawah untuk meningkatkan penggunaan sumber daya pada perangkat penyerang.
add chain=input protocol=icmp action=jump jump-target=ICMP comment="jump to chain ICMP" disabled=no
add chain=input action=jump jump-target=services comment="jump to chain services" disabled=no

2 peraturan ini beralih ke rantai kita akan membuat, jumping adalah berguna karena memungkinkan Anda untuk kembali aturan yang sama di berbagai rantai (Ie Input dan Forward dapat beralih ke rantai yang sama dan menjalankan peraturan yang sama)

add chain=input dst-address-type=broadcast action=accept comment="Allow Broadcast Traffic" disabled=no
Broadcast membolehkan lalu lintas ke router, hal ini kadang-kadang diperlukan oleh hal-hal seperti NTP
add chain=input action=log log-prefix="Filter:" comment="" disabled=no
add chain=input action=drop comment="drop everything else" disabled=no

Dan ini merupakan aturan yang menolak semua akses ke router, lalu lintas jika belum diterima oleh aturan-aturan di atas maka akan drop.

add chain=ICMP protocol=icmp icmp-options=0:0-255 limit=5,5 action=accept comment="0:0 and limit for 5pac/s" disabled=no
add chain=ICMP protocol=icmp icmp-options=3:3 limit=5,5 action=accept comment="3:3 and limit for 5pac/s" disabled=no
add chain=ICMP protocol=icmp icmp-options=3:4 limit=5,5 action=accept comment="3:4 and limit for 5pac/s" disabled=no
add chain=ICMP protocol=icmp icmp-options=8:0-255 limit=5,5 action=accept comment="8:0 and limit for 5pac/s" disabled=no
add chain=ICMP protocol=icmp icmp-options=11:0-255 limit=5,5 action=accept comment="11:0 and limit for 5pac/s" disabled=no
add chain=ICMP protocol=icmp action=drop comment="Drop everything else" disabled=no

Aturan-aturan ini membentuk 'ICMP' rantai yang kami melompat dari prediksi, ia terbatas berbagai paket ICMP untuk menghentikan orang-orang yang ping flooding oleh attacker.

add chain=services src-address-list=127.0.0.1 dst-address=127.0.0.1 action=accept comment="accept localhost" disabled=no
add chain=services protocol=udp dst-port=20561 action=accept comment="allow MACwinbox " disabled=no
add chain=services protocol=tcp dst-port=2000 action=accept comment="Bandwidth server" disabled=no
add chain=services protocol=udp dst-port=5678 action=accept comment=" MT Discovery Protocol" disabled=no
add chain=services protocol=tcp dst-port=161 action=accept comment="allow SNMP" disabled=yes
add chain=services protocol=tcp dst-port=179 action=accept comment="Allow BGP" disabled=yes
add chain=services protocol=udp dst-port=5000-5100 action=accept comment="allow BGP" disabled=yes
add chain=services protocol=udp dst-port=123 action=accept comment="Allow NTP" disabled=yes
add chain=services protocol=tcp dst-port=1723 action=accept comment="Allow PPTP" disabled=yes
add chain=services protocol=gre action=accept comment="allow PPTP and EoIP" disabled=yes
add chain=services protocol=tcp dst-port=53 action=accept comment="allow DNS request" disabled=yes
add chain=services protocol=udp dst-port=53 action=accept comment="Allow DNS request" disabled=yes
add chain=services protocol=udp dst-port=1900 action=accept comment="UPnP" disabled=yes
add chain=services protocol=tcp dst-port=2828 action=accept comment="UPnP" disabled=yes
add chain=services protocol=udp dst-port=67-68 action=accept comment="allow DHCP" disabled=yes
add chain=services protocol=tcp dst-port=8080 action=accept comment="allow Web Proxy" disabled=yes
add chain=services protocol=ipencap action=accept comment="allow IPIP" disabled=yes
add chain=services protocol=tcp dst-port=443 action=accept comment="allow https for Hotspot" disabled=yes
add chain=services protocol=tcp dst-port=1080 action=accept comment="allow Socks for Hotspot" disabled=yes
add chain=services protocol=udp dst-port=500 action=accept comment="allow IPSec connections" disabled=yes
add chain=services protocol=ipsec-esp action=accept comment="allow IPSec" disabled=yes
add chain=services protocol=ipsec-ah action=accept comment="allow IPSec" disabled=yes
add chain=services protocol=udp dst-port=520-521 action=accept comment="allow RIP" disabled=yes
add chain=services protocol=ospf action=accept comment="allow OSPF" disabled=yes
add chain=services action=return comment="" disabled=no

Ini adalah layanan yang kami Izinkan setiap mengakses, karena Anda dapat melihat kebanyakan mereka dinonaktifkan secara default. Satu-satunya adalah layanan yang memungkinkan pribadi saya merasa harus selalu dapat diakses.
• Mac-Telnet
• Bandwidth Test Server
• MT Discovery
Semua layanan lainnya hanya boleh diaktifkan bila mereka merasa diperlukan, menjalankan script ini pada produksi router yang sudah dikonfigurasi akan menyebabkan ia terjatuh ke IPSec, BGP, dan EOIP a bunch dari layanan lainnya, jadi harus diperiksa aturan2 tersebut, jangan asal copy paste. Sekali lagi baca dengan teliti, dan seksama untuk menerapkan aturan ini.

5. Logging & Syslog
Nah penyimpanan yang melebihi 100 baris akan hilang di router. maka log sangat diperlukan untuk memantau semua jaringan.
berikut ini setting default log.

/system logging print
Flags: X - disabled, I - invalid
# TOPICS ACTION PREFIX
0 info memory
1 error memory
2 warning memory
3 critical echo
jadi yang terlihat adalah ketika terjadi booting ulang maka kita akan kehilangan semua log kita.
oleh sebab itu kita harus menanamnya di hardisk.

/system logging print
/system logging remove 0
/system logging remove 1
/system logging remove 2
/system logging remove 3
sekarang kita setup log beberapa ke disk.
/system logging add topics=critical action=disk
/system logging add topics=critical action=echo
/system logging add topics=error action=disk
/system logging add topics=warning action=disk
/system logging add topics=info action=memory

sekarang tinggal mau diset berapa, klo saya 300 baris log untuk memori tapi klo hardisk saya kasih 1000 baris log.
/system logging action print
/system logging action set 0 disk-lines=XXX
/system logging action set 1 disk-lines=XXX

atau sekarang bisa juga kita buat aturan bahwa log tidak di memori namun langsung tersimpan di hardisk, caranya adalah seperti dibawah ini :
/system logging action add target=disk disk-lines=XXX name=FirewallHits

Kemudian kita mengubah logging tindakan untuk menghentikan firewall clogging up log
/system logging print
/system logging set 0 topics=info,!firewall
Dan sekarang kita atur agar semua firewall hits mendapatkan dikirim ke sasaran baru.
/system logging add topics=firewall action=FirewallHits

sekarang tinggal ditentukan alamat IP mana file ini akan disimpan :
/system logging action print
/system logging action set 3 remote=192.168.0.3:514

Jangan lupa untuk menambahkan ': 514' di bagian akhir alamat IP seperti ini menentukan port yang digunakan.

Setelah kami telah mengatur IP kita dapat maju dan menambahkan sebuah aturan untuk masuk ke semua daemon
/system logging add action=remote topics=info,warning,critical,firewall,error prefix="RouterId"

setelah itu periksalah tiap hari log tersebut, jangan hanya akan menjadi file sampah ya...

Under *nix-like OS kamu dapat melakukan (FreeBSD) :

1. vi /etc/rc.conf
syslogd_enable="YES" # Run syslog daemon (or NO). syslogd_program="/usr/sbin/syslogd" # path to syslogd, if you want a different o syslogd_flags="" # Flags to syslogd (if enabled).
(By default into "syslogd_flags" set "-s" option. Don't forget remove it. The "-a" options are ignored if the "-s" option is also specified. See man syslogd. )
2. vi /etc/syslog.conf
+@ # syslog settings of current system +* # + *.* /var/log/mikrotik.log +*
3. /etc/rc.d/syslogd restart

6. NTP Sync & Misc.
Waktu itu harus disetting jangan lupa.. jangan2 belum diset time di compynya..
/system clock set time-zone=+12
kita juga harus mensetup NTP Client
/system ntp client set enabled=yes primary-ntp=192.168.0.2 secondary-ntp=192.168.0.3 mode=unicast


Thanks to : jasakom, echo, jatimcrew, and all security forum indonesia

Baca selengkapnya »»
